Все, что надо знать про настройку RSM #ANSYS #ARC #HPC #RSM by Юрий Новожилов
Тег: RSM
Настройка использования лицензий при работе RSM ANSYS RSM (Remote Solve Manager) - отличное средство по выполнению расчетов как на кластерах, так и на соседних рабочих станциях коллег, которые ушли в отпуск. Однако его надо уметь готовить. Иногда при отсутствии тонкой настройки может сложиться впечатление, что система “поджирает” лицензии на Mechanical. На самом деле, при выполнении фонового расчета в Mechanical по умолчанию RSM берет сразу 2 лицензии:
одна лицензия используется для проверки корректности постановки задачи в проекте (в логе сервера лицензий отображается как mech_struct) еще одна уходит непосредственно на расчет (в логе сервера лицензий отображается как ans_solve)
Как корректно остановить решатель на ходу Есть очень часто встречающаяся задача - запуск решателя в консольном/пакетном режиме для выполнения расчета на рабочей станции или кластере. С этой задачей сталкиваются многие опытные инженеры. Как запускать консольные расчеты хорошо описано в документации, много рассказано на форумах. Однако мало кто знает, что практически любой решатель, работающий в фоне, можно корректно остановить с запуском точки рестарта/чекпоинта. Как правило, необходимо создать особый файл в особом месте. Когда решатель его обнаружит, он сам все поймет. Особый файл будет удалён сразу после его обработки. Давайте посмотрим, как это сделать для основных решателей ANSYS. Mechanical/APDL: В рабочей директории решателя надо создать файл с именем jobname.abt, где jobname - имя проекта. Файл должен содержать только одно слово: nonlinear Fluent: Для записи файла рестарта (а это просто обычный набор из cas и dat) необходимо создать файл check-fluent в директории /tmp для Linux или check-fluent.txt в директории C:\temp для Windows. Корректно завершить решатель можно, создав в этих директориях файл exit-fluent или exit-fluent.txt соответсвенно. CFX: C этим решателем все сильно проще. У него есть специальный исполняемый файл cfx5stop, предназначенный для корректной остановки расчета. Таким образом, для проекта mixer_001, достаточно выполнить команду cfx5stop -directory mixer_001.dir в его рабочей директории - там mixer_001.dir будет являться временной рабочей директорией. LS-DYNA: У этого решателя есть такая штука как SWITCH CONTROLS - в ходе расчета вы можете нажать комбинацию клавиш Control+C и ввести определнный код. Вот те ключевые коды, которые относятся к нашей теме: sw1 - записать файл рестарта sw2 - вывести оценку оставшегося времени расчета sw3 - записать файл рестарта Если консоль вам недоступна (расчет идет в фоне), то необходимо создать в рабочей директории решателя файл d3kil (или jobid.d3kil, если вы используете идентификаторы расчетного проекта), содержащий соответсвующий код. Autodyn Для этого решателя надо создать файл savenow.dat для записи файла рестарта в конце текущей итерации, а файл endbat.dat завершит расчет после окончания текущей итерации. Решатели семейства AEDT (ANSYS Electronics Desktop) - бывший Ansoft Знающие люди подсказали, что решатели можно спокойно убивать на лету - они сами смогут рестартовать остановленный таким образом расчет с последней записанной итерации. ANSYS Workbench Если вы пользуетесь ANSYS RSM, то там для всех поддерживаемых решателей уже есть стандартная кнопка Interrupt, которая делает всю вышеописанную магию за вас. Настраивайте RSM и наслаждайтесь :-)
Скажу так: EKM в 18-ой версии это прям годна штука. Я его уже поставил и почти до конца настроил. С коллегами мы к нему даже Let’s Encrypt сертификаты прикрутить смогли! Скоро сам смогу рассказать о впечатлениях от использования в бою.
#SDM #HPC #RSM
https://www.youtube.com/watch?v=jIw…Media📼 VL1726 — Взаимодействие среды ANSYS Workbench с се…
http://ift.tt/2vk2wVv http://ift.tt/2v28PC1 http://ift.tt/2AZYOUu http://ift.tt/2D7KOtF http://ift.tt/2emhAvW http://ift.tt/2zugYgi https://www.youtube.com/watch?v=jIw3tE8FkMw http://ift.tt/2AZYSUe http://ift.tt/2D1QZ25 ttp://ift.tt/2D1QZ25
Напомню, ANSYS RSM позволяет без проблем ставить задачи ANSYS на таких высокопроизводительных системах, как #PBS, #LSF, #GridEngine, #Torque, #MOAB и даже Windows HPC Cluster, но не SLURM.
TotalCAE взяли и написали свой собственный слой интеграции. Это прикольно, но проще было взять стандартный транслятор SLURM-PBS.
#HPC
https://www.totalcae.com/learn/slurm-ansys-remote-solver-manager-rsm/ 🔗 SLURM with ANSYS Remote Solver Manager (RSM) - TotalCAE Blog
http://ift.tt/2zt3EbO https://www.totalcae.com/learn/slurm-ansys-remote-solver-manager-rsm/
Как подружить ANSYS 18 и кластер https://quantumhpc.com/en/blog/how-to-configure-ansys-rsm-v18-with-a-pbs-pro-cluster
Отличная статья/комикс о том, как настроить взаимодействие #ANSYS 18 и кластерного #HPC планировщика очереди задач (#workload manager/#scheduler) #Altair #PBS Pro через новый ANSYS #RSM. Все дело в том, что RSM, утилита взаимодействия решателей ANSYS с вычислительными ресурсам, в 18-ой версии сильно изменилась. Хотя, на мой взгляд, это здорово пошло ей на пользу.
Хоть статья и написана про PBS Pro, но настройка #IBM #LSF, MS HPC Cluster, Grid Engine будет проходить точно также - все настройки унифицированы.
WB LS-DYNA ACT 18.0 https://appstore.ansys.com/download?prodid=APC-ACTAPP-222
#ANSYS выложил новую версию #Workbench #LSDYNA #ACT для релиза 18.0
Сначала бочка меда:
- Опция переключения Deformable To Rigid доступна из GUI
- LS-DYNA Named Selections Manager теперь позволяет в явном виде задавать какой ID будет у Named Selections при трансляции его в соответсвующую абстракцию LS-DYNA. Эта функция очень полезна и снимает кучу головной боле при работе с Keyword Snippet.
- Супер недокументированная функция: похоже, что WB LS-DYNA ACT научилась работать с #RSM! И не только с RSM для постановки задач на самого себя в фон в очередь, но и с #ARC и прочими #HPC кластерами. Но это еще надо проверять.
Потом ложка дегтя: Во-первых, ACT отсутствует в списке доступных для 18-ой версии и находится только поиском. Во-вторых, ANSYS обещал, что в 18-ой версии они сделают это ACT устанавливающимся по нормальному, а не через отдельный инсталятор - слово не сдержали. В-третьих, в документации к ACT сказано, что опять ничего нового нет и только багфикс - ан нет, появились новые функции, хотя и без документации. В-четвертых, из коробки так и не работает ALE - приходится вручную определять правильные настройки *CONTROL_ALE

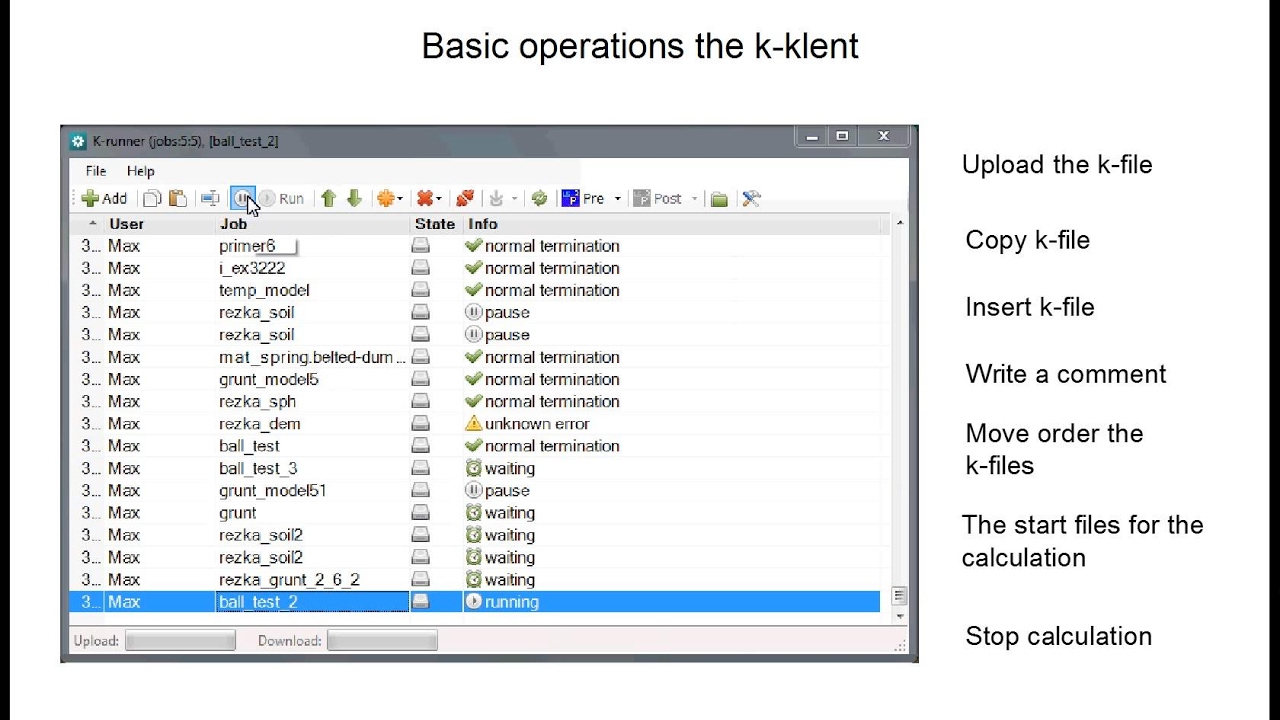

k-runner manager to work in LS-DYNA
k-runner is a user-friendly feature packed application designed to start calculation processes in LS-DYNA and make them automatic. It runs both on local and ...
www.youtube.comЕще один способ упростить расчеты LS-DYNA http://www.lsdyna-tutorials.com/k-runner
На сайте http://www.lsdyna-tutorials.com/ появился еще один интересный ланчер для расчетов в #LSDYNA. Он позволяет построить настоящую расчетную сеть с клиентами и серверами приложений - прямо как #ANSYS #RSM. Я бы такой развернул на работе, правда, боюсь, что эта штука окажется платной. #HPC
https://www.youtube.com/watch?v=TraTYWyLf0s
http://lsdyna-tutorials.com/k-runner http://www.lsdyna-tutorials.com/k-runner http://www.lsdyna-tutorials.com/ https://www.youtube.com/watch?v=TraTYWyLf0s
How-To: ANSYS 18 RSM CLIENT SETUP on Windows 2012 R2 HPC - PADT
We put this simple how-to together for users to speed up the process on getting your Remote Solve Manager client up and running on Microsoft Windows 2012 R2
www.padtinc.comANSYS RSM 18.0 для Windows HPC http://www.padtinc.com/blog/the-focus/how-to-ansys-18-rsm-client-setup-on-windows-2012-r2-hpc
#ANSYS #RSM 18 принципиально отличается от всех предыдущих версий RSM. Теперь он легче связывается в кластерными менеджерами очереди задач или сам может быть таким менеджером, благодаря ANSYS RSM Cluster (#ARC).
#PADT Inc подготовили небольшую брошюру по настройке и работе RSM совместно с кластером на базе #Windows #Server 2012 R2 и Microsoft #HPC #Cluster Pack.
Техническая документация — МЦД
Техническая документация 16 сентября, 2021 Ansys 2021 R2 Технические требования к программно-аппаратным комплексам и лицензионная политика в области HPC Скачать
www.cadfem-cis.ruКак делать HPC для ANSYS 18 https://www.cadfem-cis.ru/products/ansys/ansys-update/
Коллеги, рад поделиться ссылкой на опубликованный недавно материал, по тематике #HPC для #ANSYS и построения правильно IT инфраструктуры для расчетов.
Вот в этом документе вы найдете очень много интересного и нового, чего иногда даже нет и в официальной документации - https://www.cadfem-cis.ru/fileadmin/data/file/content_prod/ansys/18/ANSYS18_tech.pdf
Главные фишки релиза 18.0 с точки зрения HPC:
- поддержка #CentOS 7
- cобственный встроенный бесплатный кластерный планировщик (aka workload manager, aka scheduler) для Windows и Linux - ANSYS #RSM Cluster (aka #ARC)
- ANSYS #CFD теперь считает на 4-х ядрах из коробки
- ANSYS #Explicit STR теперь считает на 2-х ядрах из коробки
- ANSYS #Maxwell теперь умеет использовать #GPGPU #NVIDIA
- Первый ANSYS HPC Pack это 10, а не 8 ядре
