Как говорит мой коллега, настройка 2-way-FSI в ANSYS давно уже перестала быть увлекательной игрой, а стала рутинной операцией — достойная похвала модулю System Coupling, позволяющему связать нестационарные расчеты Mechanical и Fluent в рамках одного проекта. Мы же рассмотрим две серии учебных видео по настройке такой связки: первая серия — настройка, вторая — расчет.

Но если вы действительно думаете, что FSI хоть в какой-либо современной системе расчетов — это просто, то вас ожидает увлекательный трип :-)

Есть пример от Wilde Analysis как такое делается в ANSYS AIM 19.2 — там внутри зашит Polyflow

https://player.vimeo.com/video/296632632 → Сохранённая версия

Оригинальная ссылка больше не доступна

А есть стандартный учебный пример по ANSYS Polyflow версии аж 16.0. Правда тут процесс идет немного наизнанку, в отличие от вакуумной формовки. Зато для такой схемы расчета можно настроить и связку в Mechanical.

https://www.youtube.com/watch?v=zrlK6sHGoQs

https://www.youtube.com/watch?v=LQp4HyAVpMY

Ну и на закуску, всемогущая LS-DYNA и большой дисер на соответствующую тему: https://pdfs.semanticscholar.org/b893/97cb9904b3c94e3f701af0e4a4f640a5306a.pdf

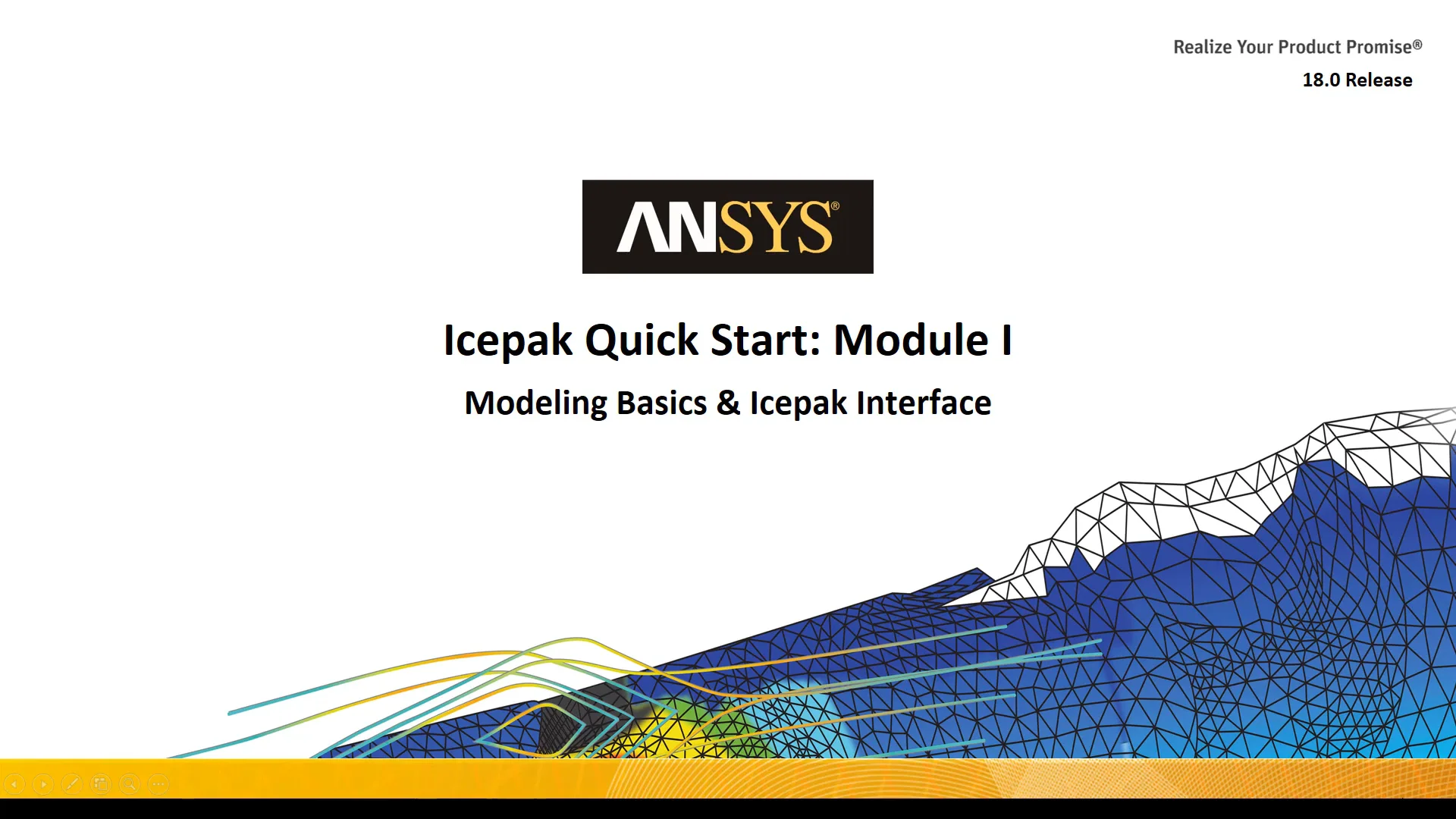

Учебный курс по системе расчета охлаждения электроники ANSYS Icepak. Все 5 лекций от SimuTech свободно доступны для изучения всем заинтересованным.

https://vimeo.com/257536464

https://vimeo.com/257543934

https://vimeo.com/257552343

https://vimeo.com/257552918

https://vimeo.com/257553124

Материалы на русском смотреть тут: https://www.cadfem-cis.ru/products/ansys/temperature/icepak/

#ANSYS #Icepak #SimuTech

https://wp.me/p9vWYY-2mP

https://vimeo.com/257536464 https://vimeo.com/257543934 https://vimeo.com/257552343 https://vimeo.com/257552918 https://vimeo.com/257553124 https://www.cadfem-cis.ru/products/ansys/temperature/icepak/ https://wp.me/p9vWYY-2mP

Похоже я окончательно созрел для начала разработки собственных ACT расширений. И для этой цели я провожу обзор вспомогательной литературы. Всем очень советую посмотреть этот большой вебинар от SimuTech (главный партнер ANSYS в США). На протяжении более чем часа будут рассмотрены следующие темы:

Что такое концепция ACT и зачем оно нам надо ANSYS AppStore — там есть много ACT Примеры готовых ACT Создание собственного расширения для Mechanical Работа с ACT Console и API Simulation Wizard App Builder ROM и Digital Twins

К сожалению видео доступны только на Vimeo

ANSYS Motion — Excavator from Eric Underwood on Vimeo.

ANSYS Motion — Derailleur gear change from Eric Underwood on Vimeo.

ANSYS Motion — Flexible caterpillar track behavior from Eric Underwood on Vimeo.

#ANSYS #Motion #SimuTech

https://wp.me/p9vWYY-2mD

https://wp.me/p9vWYY-2mD

Удивительные достижения Линчёпингского университета были отмечены в зале славы ANSYS в этом году. Когда я первый раз смотрел их презентацию, я даже не поверил, что такое возможно.

Судя по описанию проекта, эксперты вуза взяли большую выборку данных МРТ сердца и на основе нее построили историю изменения его внутреннего объема.

После этого, на такую анимированную модель был натравлен ICEM CFD, который занимался перестроением сетки в домене, у которого, по сути, все границы были динамическими. Поверх полученной сетки работал решатель CFX, результаты которого обрабатывались в постпроцессоре Ensight.

Без присущего крупным компаниям шума, ANSYS в релизе 2019 R1 выкатил новый продукт под названием ANSYS Motion. Это принципиально новый решатель в привычном нам интерфейсе ANSYS Mechanical.

Данный решатель предназначен, судя по описанию, конкурировать с лучшими представителями отрасли, такими как Adams.

При этом он поддерживает работу не только с твердыми, но и с «гибкими» темами — например с зубчатыми приводными ремнями.

Более подробной информации о продукте пока нет — будем вместе изучать его возможности.

https://www.youtube.com/watch?v=Q7Wk1nRKWGM

Продолжило свое развитие ACT расширение расчета прочности сварочных соединений от компании EDR Medeso. Данное раширение работает в рамках WB для решателя Mechanical.

Прошу заметить, что расширение не занимается моделированием процесса сварки. Оно помогает сгенерировать геометрию шва, задать контакты, свойства материалов и получить оценку несущей способности по нормативам.

#ACT #ANSYS #EDRMedesо #Mechanical #welding

https://wp.me/p9vWYY-2k1

https://www.youtube.com/watch?v=Q7Wk1nRKWGM https://wp.me/p9vWYY-2k1

Уже на протяжении нескольких лет существует возможность писать ACT расширения почти для любых модулей ANSYS. Некоторые модули сами по себе полностью являются ACT: WB LS-DYNA и ACCS, например.

Обычно ACT расширение представляет собой XML, описывающий интефейс, и Python, описывающий обработку вызовов. Однако, в некоторых случаях приходится менять Python на C#. Говорят, что так можно добиться намного более высокой производительности. К сожалению, в документации и примерах ANSYS крайне мало информации по таким методам.

В магазине ACT-расширений ANSYS недавно появилось приложение для расчетов на усталость для термомеханических задач по LCF. Теория и ссылка на источники внутри.

Может скоро появится в основном функционале Fatigue?

https://catalog.ansys.com/product/5bd702e5393ff657fc70de9e/thermo-mechanical#download

#ACT #ANSYS #CAE #Fatigue #thermal

https://wp.me/p9vWYY-2hW

by Ян Поженько

https://catalog.ansys.com/product/5bd702e5393ff657fc70de9e/thermo-mechanical#download https://wp.me/p9vWYY-2hW
